強化玻璃
商品圖像
-
商品資訊

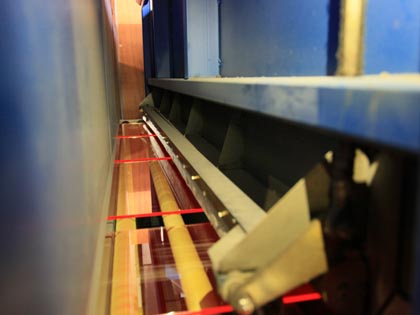

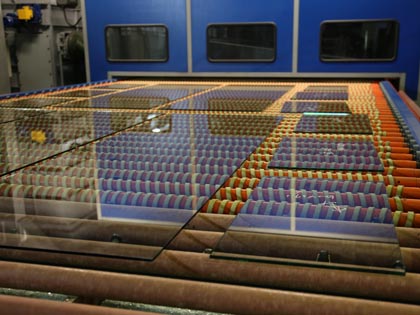

將普通平板玻璃在強化爐裡急速加熱致約700℃左右的高溫，再將之急速冷卻，增加玻璃的應力，使其增強玻璃的不平均耐溫及抗風壓性. 等... 在破損後形成為小的顆粒狀.
板玻璃均勻的加熱至約1200。F(650。C)後，對玻璃表面垂直或水平均勻的急速冷卻。如此就在玻璃表面使具壓縮應力，而其內層則呈現伸張應力而均衡。其目的旨在提高玻璃之強度及安全性。
特性:
強化玻璃用途廣泛, 強度約為一般平板玻璃2.5~5倍, 增加玻璃的應力， 在破損後形成為小的顆粒狀.
- 就同等厚度普通玻璃比較，強化玻璃具有3-5倍的強度。(其斷面應力圖如1-7-1圖所示)

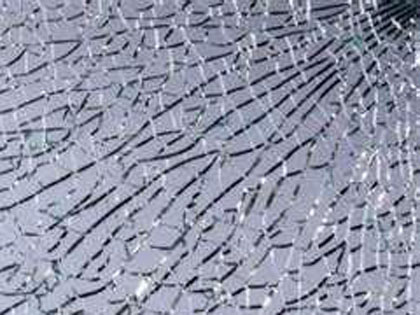

- 強化玻璃於遭受破損後，其破片迅速龜裂成細小顆粒，飛散之動能亦不足以造成重大傷害。(其破片呈顆粒狀，如1-7-2圖所示。)
- 強化玻璃具有耐熱衝擊的特性，其容許耐熱溫度差約150-180。C間。
主要用途:
一般建築物的門窗，高層或超高層建築的場合、學校的門、窗、浴室、隔間等要求安全性場合、車輛、船舶的門窗、須要耐風壓、耐衝擊、耐熱衝擊的諸多場合、傢俱、樓梯扶手……等。
注意事項:
強化玻璃不等同安全玻璃!!
- 強化玻璃製造後不能切割。
- 由於加熱過程中，爐內會產生二氧化硫氣體，這極易造成玻璃的非均質性破壞。常見就是硫化鎳的破壞因素，可藉由熱浸檢驗(Heat-SoakTest)的過程，來減少或降低玻璃安裝工事後的現場自爆性破損機率。
- 熱履歷加工過程中，傳動的滾輪或許殘留一些較高硬度的砂粒雜質(例如保溫磚……等屑末)，即便是微小或顯微的刮傷，也會造成玻璃強度低下的原因。
- 強化玻璃較難抵抗集中應力的破壞，尤其玻璃邊緣應避免與金屬的直接接觸。
-
商品Q&A
